Расчётный пример из авторского материала. Приведённые мощности зависят от загрузки, режима сушки и качества топлива; состав оборудования и рабочие параметры уточняются для конкретного проекта.
Состав комплекса
В материале рассматривается комплекс из трёх камер: двух SK-136 по 50 м³ и одной SK-272 на 100 м³. Объём 200 м³ относится к принятой в расчёте загрузке. Фактическая вместимость зависит от толщины доски, размеров пакетов и прокладок.
Теплоизоляция и расход энергии

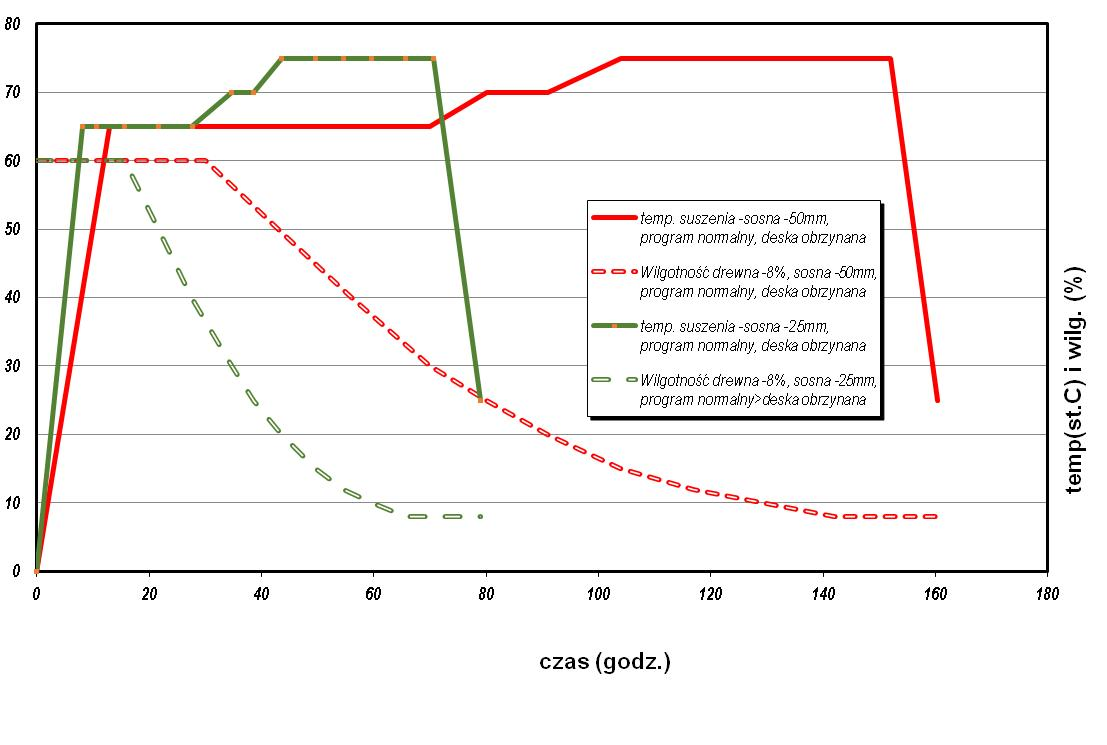

Авторы сравнивают жёсткий пенополиуретан и минеральную вату по теплопроводности и сопротивлению диффузии водяного пара. При выборе камеры важны толщина и влажность утеплителя, герметичность ограждений и тепловые мосты. В расчётном примере для сосновой доски толщиной 40 мм и топлива влажностью 40% принята удельная тепловая мощность 3,0 кВт/м³ для камеры с полиуретаном и 4,5 кВт/м³ для камеры с минеральной ватой.
Расчёт мощности котельной
При одновременной работе трёх камер авторы получают 600 кВт для варианта с полиуретаном и 900 кВт для варианта с минеральной ватой. Для топлива влажностью около 60% в записке применено увеличение расчётной мощности на 30%. Работа камер в противофазе в принятом примере снижает пиковую нагрузку на 20%.
| Сценарий из записки | Жёсткий полиуретан | Минеральная вата |
|---|---|---|
| Топливо до 40%, одновременная работа | 600 кВт | 900 кВт |
| Топливо около 60%, одновременная работа | 780 кВт | 1170 кВт |
| Топливо до 40%, камеры в противофазе | 480 кВт | — |
| Топливо около 60%, камеры в противофазе | 624 кВт | — |
Предложенная в записке котельная на 600 кВт не покрывает автоматически все сценарии таблицы. Режим с топливом повышенной влажности и расчётной потребностью 624–780 кВт требует отдельной проверки мощности и графика работы камер.
Характеристики камер
| Параметр | SK-136 | SK-272 |
|---|---|---|
| Количество камер в комплексе | 2 | 1 |
| Загрузка при доске 40 мм | 50 м³ | 100 м³ |
| Загрузка при доске 25 мм | 41 м³ | 80 м³ |
| Загрузка при доске 50 мм | 53 м³ | 115 м³ |
| Наружные размеры, Ш × Г × В | 6,73 × 7,24 × 5,6 м | 13,23 × 7,24 × 5,6 м |
| Установленная электрическая мощность | 13,1 кВт | 26,2 кВт |
| Максимальная тепловая мощность котла на камеру | 185 кВт | 370 кВт |
| Количество вентиляторов | 4 | 8 |
| Толщина стен / крыши | 100 / 140 мм | 100 / 140 мм |
| Управление | AS-200 | AS-200 |
Значения 185 и 370 кВт указаны в таблице технических характеристик камер. Они относятся к другому расчётному условию, чем 150 и 300 кВт в примере сушки; при подборе нужно согласовать режим нагрева и сушки.
Котельная и топливоподача

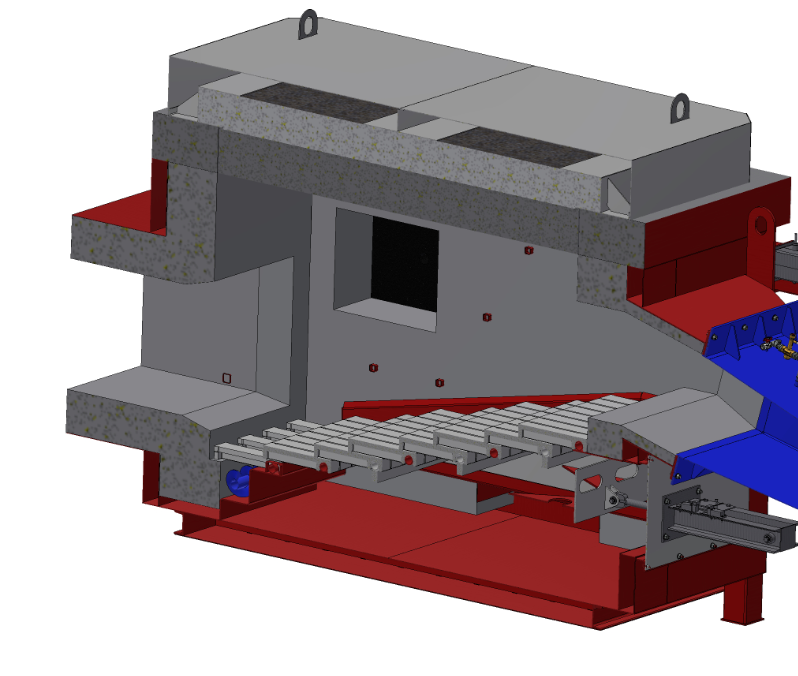

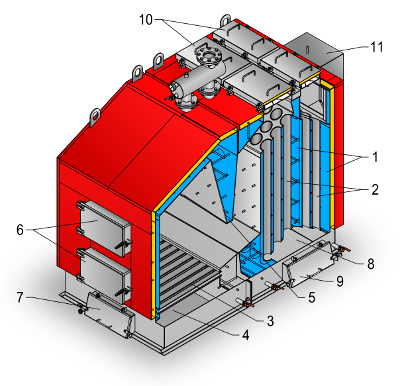

В исходной спецификации указаны котёл KWH-600, установка AZSD-500/RR с подвижными колосниками и автоматическим золоудалением, система управления EcoControl, гидравлический узел HWP-40/2, шнековый конвейер ZPU и мультициклон B-600 с дымососом WWOax-25. Склад топлива в примере рассчитан на загрузку 100 м³ насыпного топлива.
В авторском материале выбран комплекс HAMECH с камерами SK и теплоисточником KWH + AZSD. Для выбора оборудования на конкретном предприятии следует согласовать породу и толщину древесины, начальную и конечную влажность, график загрузки камер и характеристики топлива.
